Антенна Antex VIKA-27 MIMO 2x2 LTE1800/3G/4G

Архив новостей

Параболическая антенна Vika-27 MIMO предназначена для использованияя в комплекте оборудования беспроводных систем передачи данных  стандартов:

• 4G (LTE1800, LTE2100, LTE2300 LTE2600)
• 3G (UMTS 2100)
• 2G (GSM1800)
• WI-FI (IEEE 802.11b, g, n)

и в других системах диапазона 1700-2700 МГц.

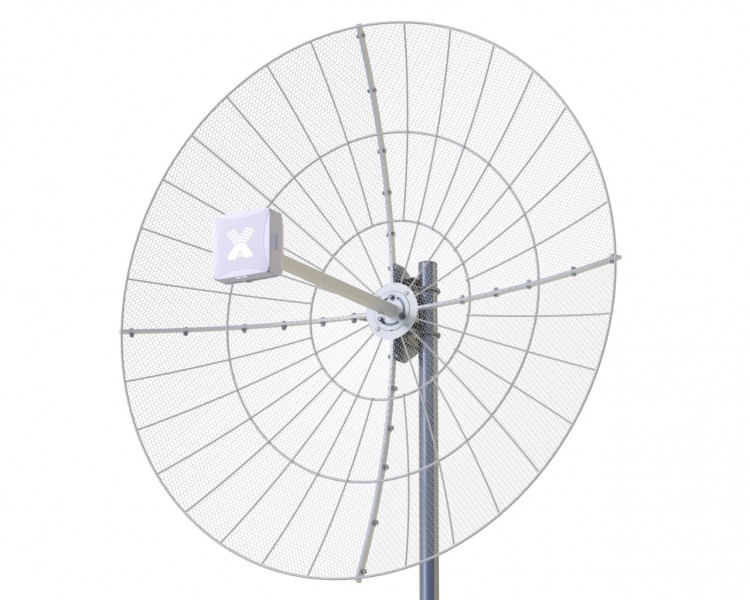

Vika-27 MIMO  является узконаправленной антенной и идеально подходят для использования в системах усиления сотовой связи и беспроводного интернета. Тип антенны – прямофокусная зеркальная антенна. Для уменьшения "парусности" рефлектор выполнен в виде ячеистой структуры, размеры ячейки позволяют эффективно отражать электромагнитные волны во всех диапазонах сотовой связи. Рефлектор имеет форму окружности и обеспечивает осесимметричность диаграммы направленности,  идентичность диаграмм направленности, коэффициента усиления по обоим входам антенны.

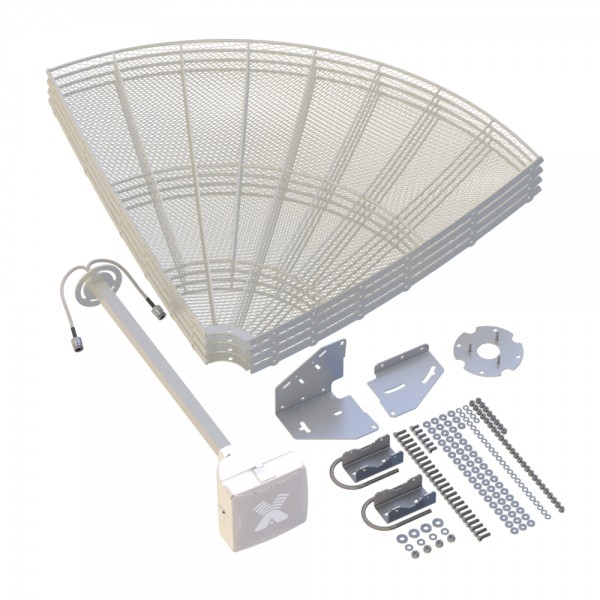

Для удобства транспортировки до места установки, антенна имеет разборную конструкцию: зеркало собирается из четырех сегментов.

В конструкции облучателя антенны  использованы решения хорошо зарекомендовавшие себя в популярном облучателе UMO-3 MIMO, благодаря чему, после установки облучателя в фокус зеркала, не требуется подстройка фокусного расстояния в зависимости от частоты работы оператора, так как фазовый центр облучателя практически един для всего рабочего диапазона частот антенны! Излучающие элементы укрыты в пластиковый корпус. Крепление облучателя позволяет изменять угол наклона поляризации, не снимая антенну с мачты! На месте! Не вращая зеркало!

Узел крепления антенны имеет защитное гальваническое покрытие, сегменты и держатель облучателя покрыты порошковой краской.

 Достоинства антенны Vika-27 MIMO:

• Высокий коэффициент усиления в широкой полосе частот

• Низкая парусность благодаря ячеистой структуре рефлектора

• Разборная конструкция антенны и как следствие - малые размеры при транспортировке, возможность отправки по почте

• Не требуется подстройка фокусного расстояния при установке антенны, при смене оператора, при  смене частот (стандарта) оператора

• Предусмотрена возможность регулировки угла наклона поляризации, возможность получения дополнительного выигрыша уровне сигнала в самых тяжелых условиях приема

• Наличие внутри облучателя двух излучающих систем с ортогональной поляризацией позволяет модему работать в режиме MIMO 2x2 или использовать возможности технологии Diversity.

• Активные излучатели антенны укрыты в пластиковый корпус

• Защитные покрытия на всех металлических деталях

• Крепление позволяет закрепить антенну на вертикальной трубе, предусмотрены: регулировка угла наклона (+/-15 градусов), изменение азимута (поворот с креплением вокруг вертикальной трубы)

  Электрические характеристики
  Рабочий диапазон частот, МГц	1700÷2700
  Коэффициент усиления, dBi	2 х 23÷27
  Ширина ДН, град	6÷10
  Уровень боковых лепестков, дБ	<-17.5
  Отношение вперед/назад, дБ	>22
  Входное сопротивление, Ом	50
  КСВ в диапазоне 3G/4G/WIFI, не более	1.8
  Развязка между портами, дБ	Более 25÷30
  Допустимая мощность, Вт	10
  Поляризация	Вертикальная + горизонтальная, X-pol
  Механические характеристики антенны
  Масса с креплением, г	5460
  Габаритные размеры, мм	1102 х 1102 х 540
  Разъемы	2 х N-female
  Крепление	мачта диаметром 25-52мм
  Материал антенны	Сталь, оцинкованная сталь, алюминий
  Материал защитной коробки	Поликарбонат
  Рабочий температурный диапазон	-50 …. +80°С
